281

  • Автор: student
  • Старейшина
  • student
  • Откуда: Тульская обл.
  • Зарегистрирован: 23 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 691
  • Провел на форуме:
    6 дней 23 часа
  • Последний визит:
    3 июня, 2015г. 20:27
Сергей Самара написал(а):

А вот в паралель если соеденятьТо как я понимаю катухи должны синхронно работать.
Если импульсы будут в разных фазах, то катухи будут друг друга коротить.

SpbGrey написал(а):

Не, не будут, они накапливают ЭДС и будут коротить только в противофазе... Ну там правило правой руки и буравчика...

Не горячитесь, дружище! Сергей прав. Строго синхронно.

282

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
Сергей Самара написал(а):

И искра была сильнее.Физику процесса понимаю с трудом. Я так понимаю получали два импульса вместо одного.

Там у вихря катуха на 200В. Искра от конденсатора проскакивала, Пропилы для того, чтобы не размагничивался маховик... А так только паразитные токи будут в железе...

student написал(а):

Не горячитесь, дружище! Сергей прав. Строго синхронно.

Так я же и говорю, что коротить будут в противофазе ( ну разные фазы)...  Устаю я что-то... Или старый совсем стал... Сегодня вот присматривал моторчик для электроледобура... Буду от стартера 09 ВАЗ ставить... Он у меня от машинки остался... Там кажется 900 об/мин-1

283

  • Автор: кузнечик
  • Старейшина
  • кузнечик
  • Откуда: д.Москва
  • Зарегистрирован: 19 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 2392
  • Пол: Мужской
  • Возраст: 44 [1980-02-07]
  • Провел на форуме:
    3 месяца 10 дней
  • Последний визит:
    6 октября, 2015г. 18:16
student написал(а):

Строго синхронно.

Тут помоему без сомнений , хотя я далеко от школы жил ...... . начало -конец соединяем с  началом - конец - с началом  и т.д А потом хочешь разорви цепь или отвитление возьми . Или на оборот при другом вращение . Если не прав поправте . Научном языком обьяснить не могу ......

284

  • Автор: Сергей Самара
  • Старейшина
  • Сергей Самара
  • Откуда: Самара
  • Зарегистрирован: 15 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 570
  • Пол: Мужской
  • Возраст: 62 [1962-06-25]
  • Провел на форуме:
    8 дней 11 часов
  • Последний визит:
    6 октября, 2015г. 18:33

Павел зачем такой вес и перебор мощи?
Народ делает из акум. дрели и редуктора 4\1.
хватает дури.
Я буду делать из 12в 100вт мотора от ваз и редуктор 40\1.
На буре должно быть 100-150 оборотов.

285

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
Сергей Самара написал(а):

Павел зачем такой вес и перебор мощи?
Народ делает из акум. дрели и редуктора 4\1.
хватает дури.
Я буду делать из 12в 100вт мотора от ваз и редуктор 40\1.
На буре должно быть 100-150 оборотов.

Это я уже видел...
А у меня редуктора нет, зато стартер есть.. Это на моторе 4000 оборотов получается должно быть, где такой мотор на ВАЗ установлен? Вес тут как и для собаки лишним не будет... Зато если бур заклинит - то и сам полетаешь как на карусели...  http://i.smiles2k.net/big_smiles/super_smilies007.gif  Я тут кино насмотрелся... Думаю, швэды от стартера ставят... На стартере 1700 об/мин-1 - редукция на 10 должна быть...
http://ribalka-oxota.kiev.ua/images/tovar/Ledoburi/Motoledoburi/Mora%20Ice%20ELECTRA%2012000.jpg

Отредактировано SpbGrey (15 марта, 2011г. 22:30)

286

  • Автор: Сергей Самара
  • Старейшина
  • Сергей Самара
  • Откуда: Самара
  • Зарегистрирован: 15 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 570
  • Пол: Мужской
  • Возраст: 62 [1962-06-25]
  • Провел на форуме:
    8 дней 11 часов
  • Последний визит:
    6 октября, 2015г. 18:33

Такой мотор на вентиляторе охлаждения, на Волге стоит 200вт.

287

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28

Ну что-то берут меня смутные сомнения, что 100-200 ватт хватит на раскрутку бура... В фильме шуруповерт, которым сверлят - стоит много и на долго его с такими перегрузками не хватит... Я хочу бюджетно с запасом по прочности и мощности...
Посмотрел, есть стартера с постоянными магнитами, легкие, компактные, стоят до 3000 руб.
Стартер 5712.3708 - автомобили ваз 2108, ваз 2109, ваз 21099
Если убрать втягивающее то по весу 2 кг примерно и планетарный редуктор в нем... 1400-1700 об/мин-1, Значит редуктор 1:10...

288

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28

Вот сделал полное управление УОЗ с руля...
https://lh5.googleusercontent.com/_FMnt6meNvwA/TX5Q0xLLjjI/AAAAAAAAAhw/1EQoDaRYw8U/s720/DSC00177.jpg

289

  • Автор: Сергей Самара
  • Старейшина
  • Сергей Самара
  • Откуда: Самара
  • Зарегистрирован: 15 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 570
  • Пол: Мужской
  • Возраст: 62 [1962-06-25]
  • Провел на форуме:
    8 дней 11 часов
  • Последний визит:
    6 октября, 2015г. 18:33

Сегодня в гараже навесил на соплях новое зажигание, погонял движок.
Да.Павел разница со штатным огромна.
1. заводится легче
2.ХХ вообще наверно от 400-500 об, но эти моторы нельзя долго держать на таких оборотах, смазки нет.
3.вибрация на малых минимальна.
4.на газ откликается резче.
Пришли катухи, завтра буду перематывать.
Зажигалка потребляет средний ток меньше ампера, в импульсе 6А.
До замены транзистора в коммутаторе на BU941 ток кушал 1,6А и грелся коммутатор.
Это не так и много, думаю хватит моих перемотанных катух.
Вот не знаю успею или нет по снегу попробывать.

290

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
Сергей Самара написал(а):

До замены транзистора в коммутаторе на BU941 ток кушал 1,6А и грелся коммутатор.

Я тоже транзистор сразу поменял... Я КТ 898А поставил... Нормально стало...
Я тут озадачился упрощением установки системы на наши двигатели... Есть мысли поставить вместо автомобильного ДХ - что-нибудь от SS

291

  • Автор: Сергей Самара
  • Старейшина
  • Сергей Самара
  • Откуда: Самара
  • Зарегистрирован: 15 марта, 2010г.
  • Приглашений: 0
  • Сообщений: 570
  • Пол: Мужской
  • Возраст: 62 [1962-06-25]
  • Провел на форуме:
    8 дней 11 часов
  • Последний визит:
    6 октября, 2015г. 18:33

SS что это?

292

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
Сергей Самара написал(а):

SS что это?

http://www.dip8.ru/pdf/ss49.pdf
http://www.chipdip.ru/catalog/show/magn … ensor.aspx

293

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
SpbGrey написал(а):

Сергей Самара написал(а):

    SS что это?

http://www.dip8.ru/pdf/ss49.pdf
http://www.chipdip.ru/catalog/show/magn … ensor.aspx

Прямо около  магнита на маховике... от штатного зажигания. Там же опережение 25 Гр., а у нас отрыв магнитного поля будет в ВМТ... Интересно, какой там угол шторки получится? У кого есть доступ к маховику - замерьте его радиус в районе магнита зажигания и длину сектора магнита... Она, кажется равна расстоянию между внешними сторонами магнитопровода штатной катушки....

Отредактировано SpbGrey (17 марта, 2011г. 01:19)

294

  • Автор: Fedot53
  • Активный участник
  • Откуда: Скобаристан
  • Зарегистрирован: 16 февраля, 2011г.
  • Приглашений: 0
  • Сообщений: 72
  • Пол: Мужской
  • Возраст: 71 [1953-12-08]
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    8 февраля, 2015г. 22:20

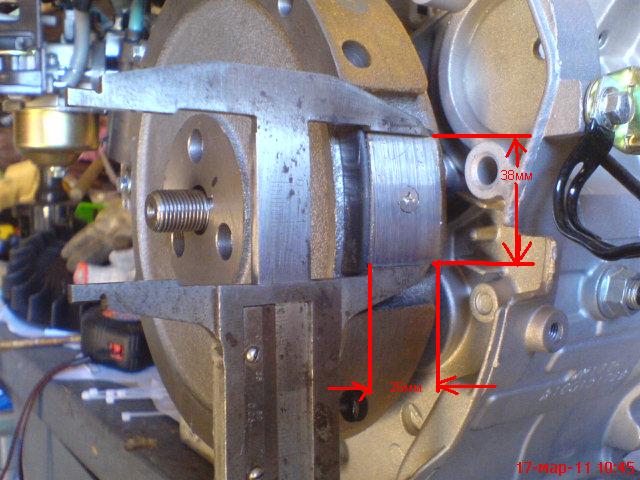

Всем доброго дня!
Для общего дела сходил в гараж и немного раскидал мотор, что бы добраться до маховика. Мотор HONDA GX 270 9л.с.
Диаметр маховика 190мм., магнит закреплён на радиусе 86мм. Остальные замеры выкладываю на фото.

295

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28

Спасибо!

Fedot53 написал(а):

Всем доброго дня!
Для общего дела сходил в гараж и немного раскидал мотор, что бы добраться до маховика. Мотор HONDA GX 270 9л.с.
Диаметр маховика 190мм., магнит закреплён на радиусе 86мм. Остальные замеры выкладываю на фото.

Считаем, если для  КВ нужно 60 Гр. шторки, то наша длина шторки при R=95 мм должна быть 2*3,14*95/6= 99,4 мм у нас поменьше будет... Я Это к чему, конечно хочется упростить узел  ДХ... В программе зашито следующее отношение - для РВ (распредвал) - 30 Гр., а для КВ (коленвал) - 60Гр. шторки или зазора...  ДХ можно и магнитом управлять... Только надо правильный ДХ поставить, который срабатывает от любого полюса магнита... Магнитное поле можно передавать и изменять за счет магнитопровода.... Вот в нашем случае если наклеить полоску из магнитопроводящего металла длиной 100 мм чтобы она передавала магнитное поле от имеющегося магнита, то можно использовать ДХ другого плана, для того, чтобы на ДХ не оказывало влияния мощное магнитное поле от ВВ катухи его нужно будет разместить на 180 Гр. от нее...
Вот здесь...
https://forumupload.ru/uploads/0009/5b/da/14663-1-f.jpg

296

  • Автор: Fedot53
  • Активный участник
  • Откуда: Скобаристан
  • Зарегистрирован: 16 февраля, 2011г.
  • Приглашений: 0
  • Сообщений: 72
  • Пол: Мужской
  • Возраст: 71 [1953-12-08]
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    8 февраля, 2015г. 22:20

Может все таки кто подскажет конкретно координаты, где можно купить маховик с магнитами и катушку?

297

  • Автор: Andrey
  • Профи
  • Andrey
  • Откуда: Новодвинск
  • Зарегистрирован: 15 января, 2010г.
  • Приглашений: 0
  • Сообщений: 424
  • Пол: Мужской
  • Возраст: 45 [1979-02-19]
  • Провел на форуме:
    8 дней 2 часа
  • Последний визит:
    24 января, 2015г. 21:17
Fedot53 написал(а):

Может все таки кто подскажет конкретно координаты, где можно купить маховик с магнитами и катушку?

я заказывал на этом форуме эл.стартер и маховик с зубчатым венцом. В этом маховике есть магниты.
Спроси тут - https://motodog.forumbb.ru/viewforum.php?id=15

298

  • Автор: Fedot53
  • Активный участник
  • Откуда: Скобаристан
  • Зарегистрирован: 16 февраля, 2011г.
  • Приглашений: 0
  • Сообщений: 72
  • Пол: Мужской
  • Возраст: 71 [1953-12-08]
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    8 февраля, 2015г. 22:20

Andrey
Спасибо

299

  • Автор: SpbGrey
  • Профи
  • SpbGrey
  • Откуда: Санкт-Петербург
  • Зарегистрирован: 20 декабря, 2010г.
  • Приглашений: 0
  • Сообщений: 357
  • Пол: Мужской
  • Возраст: 61 [1963-05-29]
  • Провел на форуме:
    8 дней 19 часов
  • Последний визит:
    1 октября, 2015г. 13:28
Fedot53 написал(а):

Может все таки кто подскажет конкретно координаты, где можно купить маховик с магнитами и катушку?

Три раза давал ссылку, кое кто оттуда катушки покупал...
Цены здесь...

Отредактировано SpbGrey (17 марта, 2011г. 23:48)

300

  • Автор: Fedot53
  • Активный участник
  • Откуда: Скобаристан
  • Зарегистрирован: 16 февраля, 2011г.
  • Приглашений: 0
  • Сообщений: 72
  • Пол: Мужской
  • Возраст: 71 [1953-12-08]
  • Провел на форуме:
    5 дней 17 часов
  • Последний визит:
    8 февраля, 2015г. 22:20

Павел, спасибо.
Я несколько раз звонил в Питер на эту фирму по тел. 7035715. На вопрос о запчастях девушка ответила, что этим их фирма не занимается.
